مُساهمةموضوع: دائرة وحدة تغذية 5 فولت , 12 فولت , 24 فولت workshop brench power supply 24v, 12v, 5v circuit   الخميس يناير 20, 2011 4:33 am



وصف الدائرة :
دائرة بسيطة وعملية مثالية للورش .
موصفات الدائرة :
مصدر التغذية 220 فولت أو 110 حسب المحول
جهد المخرج : 5 فولت , 12 فولت , 24 فولت , جهد مستمر منظم
تيار الخرج : 1 أمبير
الدوائر المتكاملة تحتوي على حماية داخلية ضد القصر Short Circuit

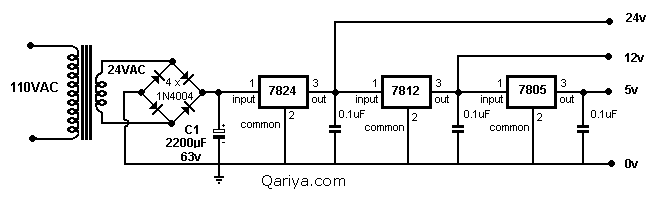

مخطط الدائرة :



تركيب الدائرة
لب هذه الدائرة هي الدوائر المتكاملة .. ولهذا يجب التأكيد على وضعها بالطريقة السليمة ومراعاة اتجاهها ..


عناصر الدائرة :
محول كهربائي 110-220 فولت / 24 فولت
قنطرة توحيد 1 أمبير أو 4 موحدات 1N4001 او 1N4004 او SKB2
مكثف 2200 ميكروفاراد .. 50 فولت
دائرة متكاملة LM7805 , 7812 , 7824
مكثف 100 نانو فراد عدد 3
