مُساهمةموضوع: دائرة أضاءة فليب فلوب نطاط LED Flip Flop   الخميس يناير 20, 2011 4:27 am

وصف الدائرة :
دائرة الكترونية تقوم بالتحكم بثنائيان ضوئيان بطريقة متتابعة

موصفات الدائرة :
مصدر التغذية من 5 الى 12 فولت
امكانية تغيير سرعة حركة الثنائيات عن طريق المقاومة 10 كيلو اوم او المكثف 100 ميكروفراد .

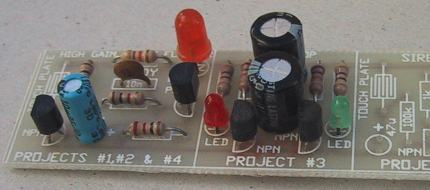

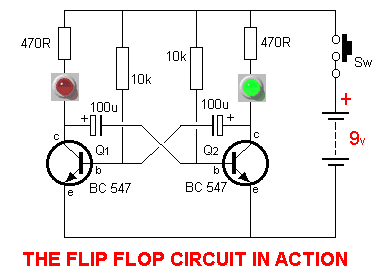

مخطط الدائرة :
[img][/img]





عناصر الدائرة :
ترانزيستور BC547 عدد 2
ثنائي ضوئي LED عدد 2
مكثف 100 ميكروفراد عدد 2
مقاومة 470 اوم عدد 2
مقاومة 10 كيلو اوم عدد 2
