مُساهمةموضوع: فحص المكثفات   الأحد ديسمبر 26, 2010 1:35 am

يتم فحص المكثفات بأكثر من طريقه .. اسهلها هو بأستخدام جهاز الفاحص الاوميتر .. والذي يعطيك تشخيص اولي هل هذا المكثف سليم ام لا ..

بأستخدام الاوميتر التماثلي
وهو الاكثر دقة .. كل ما عليك هو اولا التأكد من تفريغ المكثف المفحوص من اي شحنه موجوده فيه ثم وضع طرفي الفاحص على المكثف ..
ستلاحظ وجود مقاومة صغيرة تزداد بالتدريج على حسب سعة هذا المكثف ..


المكثف السليم ..
لو كان هذا المكثف تالف .. لن تكون هناك اي قرأه .. او سيعطي قرأه لمقاومة صغيرة ثابته لا تتغير ..

المكثف التالف

فحص المكثف فى الأفوميتر الحديث :

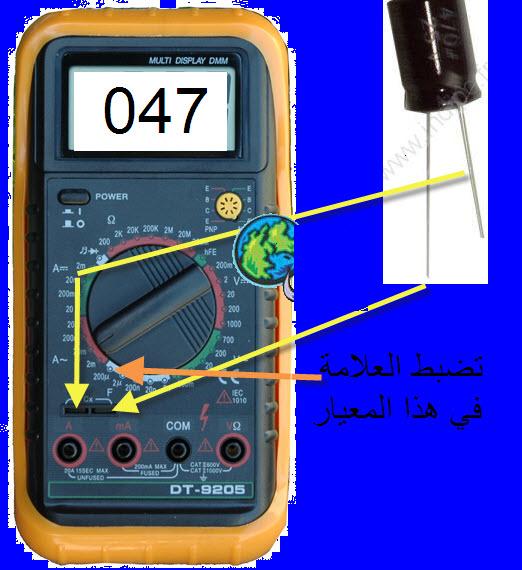

ينبغي اولا قراءة سعة المكثف ثم ندير العلامة الى المعيار الاكبر الاقرب من هذه السعة مثلا اذا كانت سعة المكثف تساوي 47 ميكرو نضع العلامة في معيار 200 ميكرو ثم نقيس كما هو مبين بالصورة،


سنرى على سبورة الملتمتر عددا يساوي سعة المكثف المختبر او يقاربه .
اذا اردنا ان نختبر مكثفا يحمل سعة اكبر من 200 ميكرو وهو المعيار الاقصى في جهازنا هذا سوف يصل العدد على السبورة الى 200 ثم يتحول الى1 وراءه نقطه وهذا دليل على ان المكثف سعته اكثر من 200 مكرو.
في مواضع الجهد العالي كمنطقة الباور في التلفزيون قد يفسد المكثف لكنه يعطيك قياسا صحيحا والسبيل الصحيح هو تغيير مكثفات هذه المنطقة من غير فحص.
