مُساهمةموضوع: إنحيازات الدايود diode   الجمعة ديسمبر 24, 2010 12:42 pm

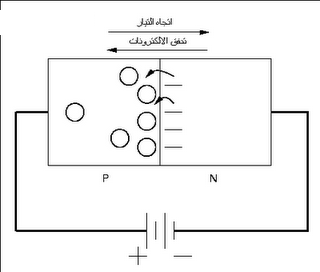

تطلق على حركة التيار من الشريحة الموجبة إلى السالبة بأسم الانحياز الأمامي او forward biased .. في هذه الحالة يعمل الدايود كأي موصل جيد للتيار ..

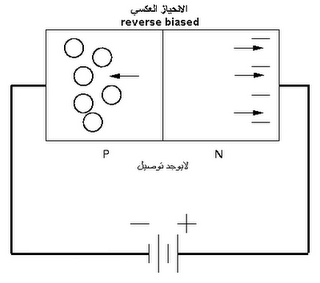

اما حالة عدم التوصيل اي جهد موجب على الشريحة السالبة .. وسالب على الشريحة الموجبة .. فهذا ما يسمى reverse biased.



يوجد فرق جهد صغير على طرفي الدايود 0.6 فولت للدايود المصنوع من مادة السليكون Si .. وتقريبا 0,3 للمصنوع من مادة الجرمانيم ..
يمكن استخدام هذا الجهد الصغير لاختبار وفحص دائرة الكترونية موصله بالمصدر وتحتوي على موحدات .. فإذا كان الدايود المفحوص سليم فانه سيعطي جهد صغير بين أطرافه في حالة التوصيل بالانحياز الأمامي..
اما إذا أعطى قيمه جهد أعلى من 1 فولت او 0 فولت فهذا يعنى أن هذا الدايود تالف.


يتم تشبيه عمل الدايود كحنفية ماء تسمح بالمرور في جهة واحده فقط .. ولهذا تم استغلال هذه الخاصية المتميزة لإنشاء الكثير من التطبيقات المفيدة ..
احد اشهر هذه التطبيقات .. هي تحويل التيار المتردد (AC) والتي تتغير قطبيتة باستمرار إلى تيار مستمر (DC) أحادي القطبية ..
كل مصادر الطاقة في المنازل تعطي تيار متردد بينما البطاريات تزودنا بالتيار المستمر ..
وعملية التحويل التي تتم لاستبدال التيار المتذبذب إلى تيار مستمر .. تسمي تقويم او rectification
