مُساهمةموضوع: قانون جول Joule's Law   الثلاثاء ديسمبر 14, 2010 5:49 pm

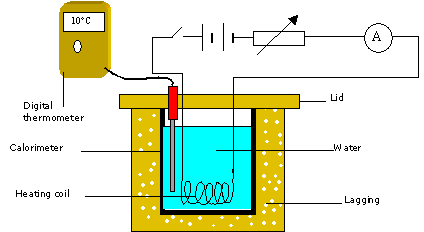

فعند تشغيل المولد وفي نفس الوقت تشغيل ساعة الإيقاف ثم تسجيل القراءات كل ثلاث دقائق نلاحظ العلاقة الطردية بين درجة الحرارة و الزمن ( يمكن تمثيلها بيانيا ) ، وبتكرار ما سبق مع تغيير شدة التيار ثم رسم العلاقة بين مربع شدة التيار ودرجة الحرارة نجد أن العلاقة خطية أيضا .


جيمس بريسكوت جول (1818 - 1889 ) فيزيائي إنجليزي ذائع الصيت اعتمد على نفسه في التعليم ، فلم يتلق أي تدريب أكاديمي رسمي ولا تقلد منصبا أكاديميا. ورغم ذلك ، كانت له تجارب مذهلة منها المتعلقة بدراسة الطاقة الحرارية المتولدة من التيار الكهربائي ، فوجد أن الطاقة الحرارية الناتجة في الثانية الواحدة تتناسب طرديا مع مقاومة الموصل ومربع شدة التيار ،




ط = م ت2 ز = ..... جول
ولحساب الطاقة الحرارية بوحدة السُعر
ح = ط / ي = م ت2 ز /4.18 = ..... سعر

وتفسير ذلك ، أن الإلكترونات الخارجة من المولد تصطدم أثناء حركتها بذرات الموصل ( كما ذكرنا ذلك في درس المقاومة الكهربائية ) ، وذلك يؤدي إلى انتقال الطاقة من الإلكترونات إلى ذرات الموصل مما يسبب رفع درجة حرارة الموصل .
http://www.phys4arab.net/uploood/naser/joule1.swf

ملاحظة :
يمكن تطبيق قانون جول على أي جزء من الدائرة سواءً داخل مصدر الطاقة ( البطارية ) أو في المقاومات الخارجية .
تحقيق تجربة جول :


يمكنك تحقيق تجربة قانون جول من خلال المحاكاة الفلاشية التالية :
http://www.phys4arab.net/uploood/naser/joule2.swf
