مُساهمةموضوع: طرق فحص الترانزستور ومعرفة نوعه   الثلاثاء ديسمبر 14, 2010 5:42 pm



الترانزستور كما رأينا على نوعين :
NPN : ويكون سهم الباعث متجه نحو الخارج .


* PNP : ويكون سهم الباعث نحو الداخل .

يمثل الترانزستور بديودين موصولين على التضاد ..
قبل فحص الترانزستور يجب علينا معرفة أقطابه ويمكننا ذلك من خلال مقياس الآفو متر على مجال الأوم كمايلي:
بين القاعدة وكل من المجمع والباعث مقاومة منخفضة / في حال التوصيل الأمامي / أي يؤشر المؤشر أما إذا عكسنا الأقطاب فيشير إلى مقاومة لا نهائية أي لا يؤشر المؤشر .

* بين الباعث و المجمع مقاومة مرتفعة في كلا الحالتين ..

كما يمكننا معرفة نوعه (NPN , PNP) وذلك :
إذا كان القطب الموجب للمقياس موجوداً على القاعدة عندما تعطي مقاومة منخفضة مع المجمع والباعث فالترانزستور نوع (NPN) ..

* أما إذا كان القطب السالب للمقياس موجوداً على القاعدة عندما تعطي مقاومة منخفضة مع المجمع والباعث فالترانزستور نوع (PNP) ..

ملاحظات على الترانزستور :

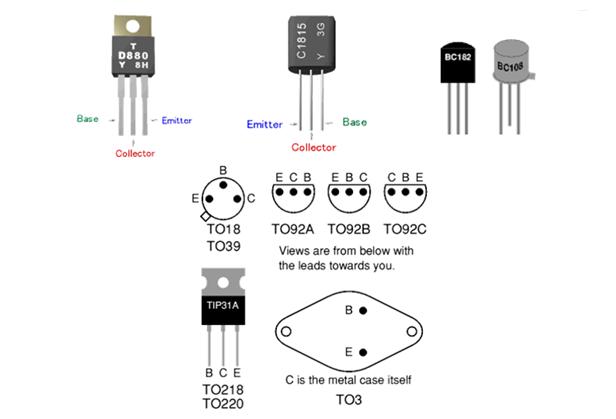

يوجد لدينا نوع من الترانزستورات المعدنية مثلاً (BC140 أو BC107 ) يكون فيها الطرف الذي يحوي نتوء هو المشع ، والطرف الموصول مع الجسم هو المجمع ، والطرف الثالث هو القاعدة ..


* الترانزستور الضوئي يكون له مجمع و باعث ونافذة ضوئية ، فالمجمع هو الذي وصل مع الجسم إن كان معدنياً ..
* يوجد نوع من الترانزستورات المعدنية يحوي على طرفان هما الباعث و القاعدة أما المجمع فيكون هو جسم الترانزستور المعدني كالترانزستور (2N3055) ..
