لأسباب التكبير و"الملائمة" بين المراحل (ملائمة قدرة ، ملائمة جهد ، ملائمة تيار ، ملائمة مقاومة …) تستعمل الدوائر الأساسية للمكبرات .

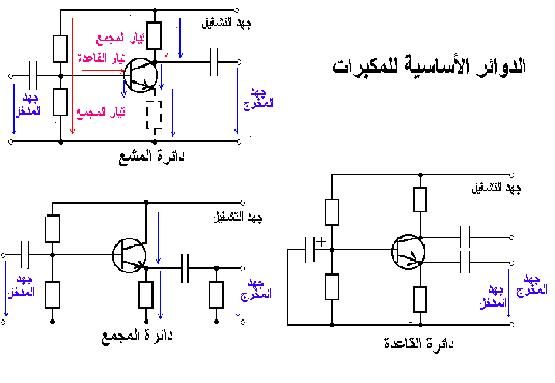

وهناك ثلاثة وصلات مكبرة : " وصلة المشع"، وتستغل لتكبير الجهد والقدرة وعامل تكبيرها للجهد من 100 إلى 1000 ، و "وصلة المجمع" فهي لا تكبر الجهد وعامل تكبيرها للتيار من 20 إلى 500 وتستغل لملائمة المقاومة ، و"وصلة القاعدة" وأقوى ما تكبره هي التيار ثم الجهد ، وتستغل في الترددات العالية .


وللتميز بينهم (تخطيطياً) فلكل مكبر 4 وصلات : وصلتان للمدخل ووصلتان للمخرج ، ولكن الترانزيستور له ثلاثة وصلات ، والوصلتان المشتركتان له للمدخل وللمخرج هي الذي تعطي الدائرة الاسم .
